Przegrody uwięziowe typu A

Przegrody uwięziowe typu I, II, VI służą do oddzielania boksów legowiskowych w oborach uwięziowych. Przegrody montowane są bezpośrednio w betonie przy zalewaniu posadzki. Zabezpieczenie antykorozyjne - ocynkowane ogniwo.



Przegroda IA

przegroda uwięziowa typ IA
beton B20
rura 1''
rura
1 1/2''
nakładka przegrody
stanowiskowej typ A
śruba M10 x 80

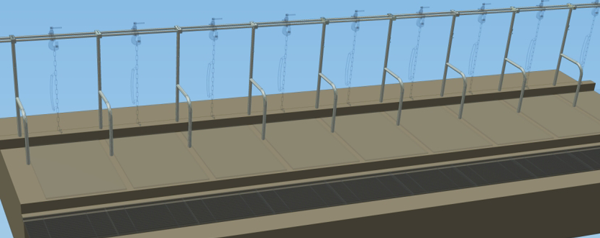

przegrody uwięziowe typ IA przegrody uwięziowe - rząd przegród stanowiskowych





Przegroda IIA

przegroda uwięziowa typ IIA
rura 1''
beton B20
rura 1''
rura
1 1/2''
nakładka przegrody
stanowiskowej typ A
śruba M10 x 80

1. IIAP

przegroda uwięziowa typ IIAP

prawa

2. IIAL

przegroda uwięziowa IIAL

lewa

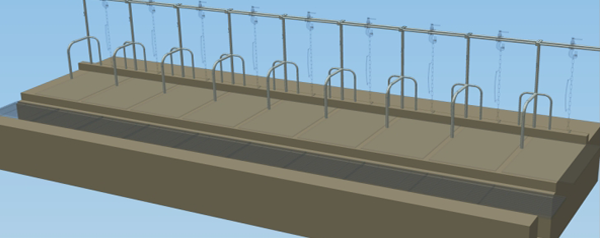

przegrody uwięziowe typ IIA rząd przegród stanowiskowych







Przegroda VIA P+L

przegroda uwięziowa typ VIA P+L
rura 1''
beton B20
rura 1''
rura 1 1/2''
nakładka przegrody
stanowiskowej typ A
śruba M10 x 80

1. VIAP

przegroda uwięziowa typ VIAP

prawa

2. VIAL

przegroda uwięziowa typ VIAL

lewa

3. VIA

przegroda uwięziowa typ VIA

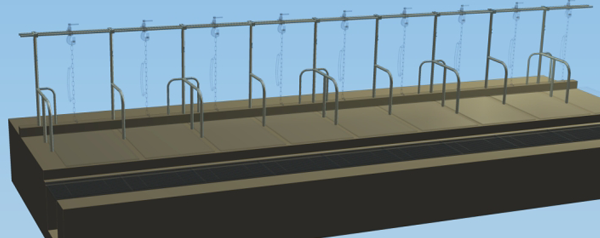

przegrody uwięziowe typ VIA L+P rząd przegród stanowiskowych





Uwięzi typu A

System uwięzi typu A służy do unieruchomienia bydła mlecznego przy stanowisku paszowym w oborach uwięziowych z przegrodami typu A. Umożliwia on pojedyncze zwalnianie poszczególnych krów ze stanowiska legowiskowych. Zabezpieczenie antykorozyjne - ocynkowane.

uwięź typu A

uwięzi typ A uwięzi typ A
Nr na rys. Indeks Nazwa wyrobu Jednostka
1 2-10-03-27 ŁAŃCUCH PIONOWY UWIĘZI A szt.
2-10-03-28 ŁAŃCUCH PIONOWY UWIĘZI A OC. szt.
2 1-33-05-01 SZEKLA M 10 OC. szt.
3 2-10-03-10 UCHWYT UWIĘZI szt.
2-10-03-11 UCHWYT UWIĘZI OC. szt.
4 2-10-03-15 JARZMO UWIĘZI szt.
2-10-03-16 JARZMO UWIĘZI OC. szt.
5 2-10-03-05 OBEJMA ŁAŃCUCHOWA szt.
2-10-03-06 OBEJMA ŁAŃCUCHOWA OC. szt.
6 2-10-03-18 ZATRZASK UWIĘZI A szt.
2-10-03-19 ZATRZASK UWIĘZI A OC. szt.







Przegrody uwięziowe typu B

Przegrody stanowiskowe typu I, II, VI służą do oddzielania boksów legowiskowych w oborach uwięziowych. Przegrody montowane są bezpośrednio w betonie przy zalewaniu posadzki. Zabezpieczenie antykorozyjne - ocynkowane ogniwo.

Przegroda IB

przegroda uwięziowa typ IB
rura 2''
beton B20
rura 1 1/2''
rura 1 1/2''

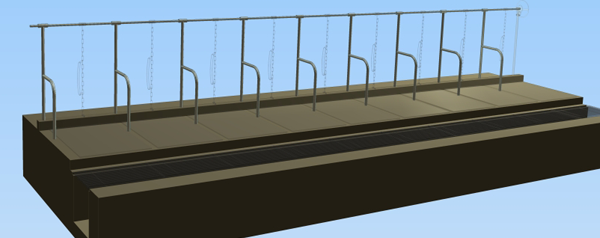

przegrody uwięziowe typ IB przegrody uwięziowe typ IB





Przegroda IBW

przegrody uwięziowe typ IBW
beton B20
rura 1 1/2''
rura 1 1/2''
rura 2''

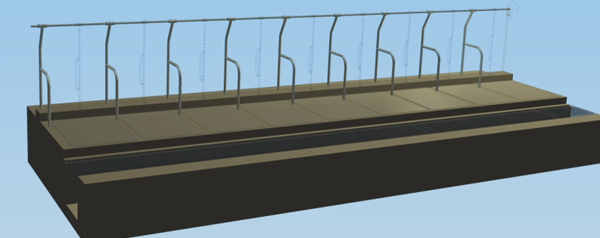

przegrody uwięziowe typ IBW rząd przegród stanowiskowych



Przegroda IBR

przegroda uwięziowa IBR
beton B20
rura
1 1/2''
rura 1 1/2''
rura 1 1/2''
rura 2''
przegrody uwięziowe typ IBR rząd przegród stanowiskowych



Przegroda IIB

przegroda uwięziowa IIB
beton B20
rura
1 1/2''
rura 1 1/2''
rura 1''
rura 2''

1. IIBP

przegroda uwięziowa typ IIBP

prawa

2. IIBL

przegroda uwięziowa typ IIBL

lewa

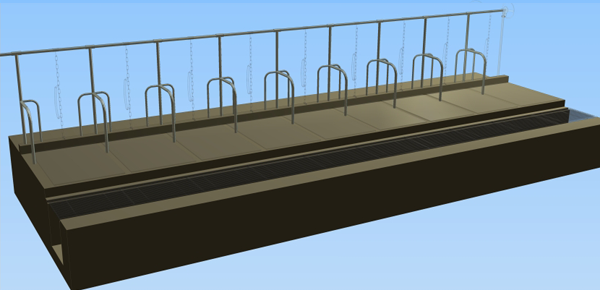

przegrody uwięziowe typ IIB przegrody uwięziowe typ IIB



Przegroda IIBR

przegroda uwięziowa typ IIBR
beton B20
rura
1 1/2''
rura 1 1/2''
rura 1''
rura 2''

1. IIBRP

przegroda uwięziowa typ IIBRP

prawa

2. IIBRL

przegroda uwięziowa IIBRL

lewa

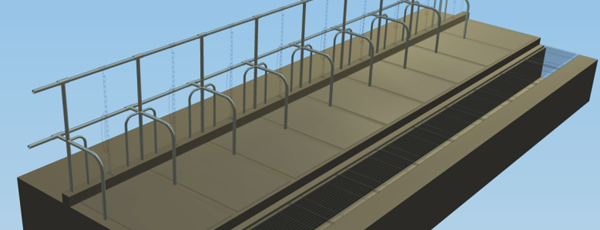

przegrody uwięziowe typ IIBR przegrody uwięziowe typ IIBR



Przegroda IIBW

beton B20
rura
1 1/2''
rura 1 1/2''
rura 1''
rura 2''

1. IIBWP

przegroda uwięziowa typ IIBWP

prawa

2. IIBWL

przegroda uwięziowa typ IIBWL

lewa

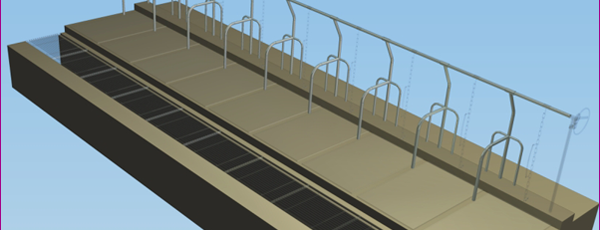

przegrody uwięziowe typ IIBW przegrody uwięziowe IIBW



Przegroda VIB P+L

przegroda uwięziowa typ VIB P+L
beton B20
rura
1 1/2''
rura 1 1/2''
rura 1''
rura 2''

1. VIBP

przegroda uwięziowa typ VIBP

prawa

2. VIBL

przegroda uwięziowa typ VIBL

lewa

3. VIB

przegroda uwięziowa typ VIB

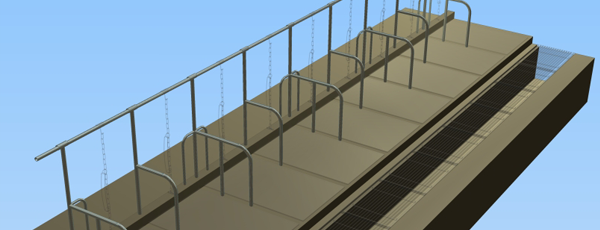

przegrody uwięziowe typ VIB P+L przegrody uwięziowe typ VIB P+L



Przegroda VIBR

przegroda uwięziowa typ VIBR
beton B20
rura
1 1/2''
rura 1 1/2''
rura 2''
rura 2''

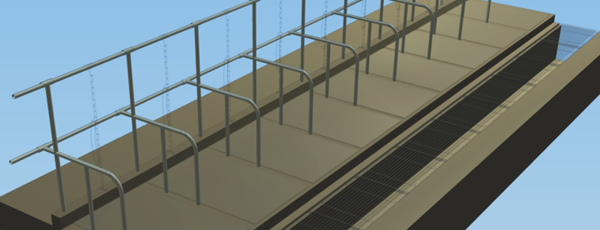

przegrody uwięziowe typ VIBR przegrody uwięziowe typ VIBR



Przegroda VIBW

przegroda uwięziowa VIBW
beton B20
rura
1 1/2''
rura 1 1/2''
rura 2''

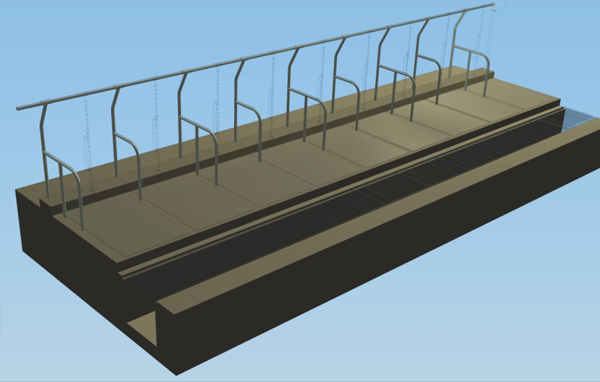

przegrody uwięziowe typ VIBW przegrody uwięziowe typ VIBW



Uwięzi typu B

System uwięzi typu B służy do unieruchomienia bydła mlecznego przy stanowisku paszowym w oborach uwięziowych z przegrodami typu B. Umożliwia on jednoczesne zwalnianie wszystkich krów z boksów legowiskowych. Zabezpieczenie antykorozyjne - ocynkowane.

uwięź typu B

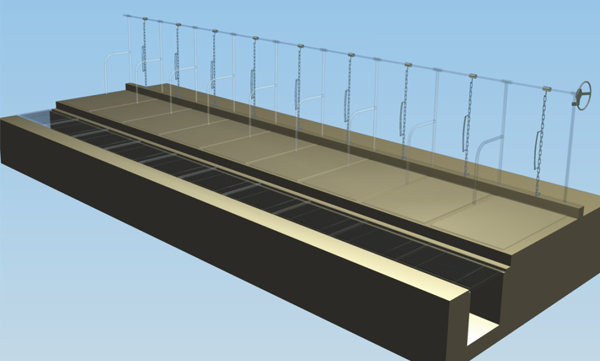

uwięzi typ B uwięzi typ B
Nr na rys. Indeks Nazwa wyrobu Jednostka
1 2-10-03-01 HACZYK UWIĘZI B szt.
2-10-03-02 HACZYK UWIĘZI B OC. szt.
2 2-10-03-25 ŁAŃCUCH PIONOWY UWIĘZI B szt.
2-10-03-26 ŁAŃCUCH PIONOWY UWIĘZI B OC. szt.
3 2-10-03-10 UCHWYT UWIĘZI szt.
2-10-03-11 UCHWYT UWIĘZI OC. szt.
4 2-10-03-15 JARZMO UWIĘZI szt.
2-10-03-16 JARZMO UWIĘZI OC. szt.
5 2-10-03-05 OBEJMA ŁAŃCUCHOWA szt.
2-10-03-06 OBEJMA ŁAŃCUCHOWA OC. szt.
6 2-10-03-20 ZWALNIACZ UWIĘZI B szt.
2-10-03-21 ZWALNIACZ UWIĘZI B OC. szt.
7 1-33-05-01 SZEKLA M 10 OC. szt.





Słupki i kolana przegród stanowiskowych

słupki przegród uwięziowych
Słupek przegrody
stanowiskowej A
Słupek przegrody
stanowiskowej B
Kolano boczne
przegrody stanowiskowej
Kolano tylne
przegrody stanowiskowej
Kolano tylne
przegrody stanowiskowej VI
rura 1 1/2''
rura 1 1/2''
nakładka typ A
śruba M10 x 80
beton B20
beton B20
beton B20





Przegrody uwięziowe typu VIII

Przegrody uwięziowe typ VIII-1 i VIII-2 służą do oddzielania boksów legowiskowych w oborach uwięziowych z uwięziami typu VIII. Przegrody montowane są bezpośrednio w betonie przy zalewaniu posadzki.
Zabezpieczenie antykorozyjne - ocynkowane ogniowo.



Przegroda VIII-1,5

przegroda uwięziowa typ VIII-2
beton B20
rura 3/4''
rura 1 1/2''

1. VIII-1,5 P

przegroda uwięziowa typ VIII - 1,5 P

prawa

2. VIII-1,5 L

przegroda uwięziowa typ VIII - 1,5 L

lewa

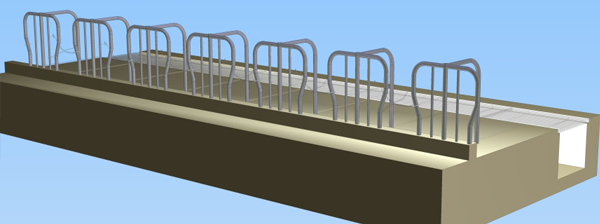

przegrody uwięziowe typ VIII - 1,5 przegrody uwięziowe typ VIII - 1,5



Przegroda VIII-2

przegroda uwięziowa typ VIII - 2
beton B20
rura 3/4''
rura 2''

1. VIII-2 P

przegroda uwięziowa typ VIII - 2 P

prawa

2. VIII-2 L

przegroda uwięziowa typ VIII - 2 L

lewa





UWIĘZI TYPU VIII

uwięź typ VIII

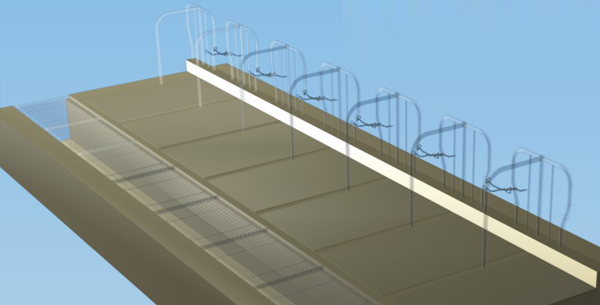

uwięzi typ VIII rząd uwięzi stanowiskowych
Nr na rys. Indeks Nazwa wyrobu Jednostka
1 1-33-05-01 SZEKLA M 10 OC. szt.
2 2-10-03-40 ŁAŃCUCH UWIĘZI VIII szt.
2-10-03-41 ŁAŃCUCH UWIĘZI VIII OC. szt.
3 2-10-03-30 KÓŁKO UWIĘZI szt.
2-10-03-31 KÓŁKO UWIĘZI OC. szt.
